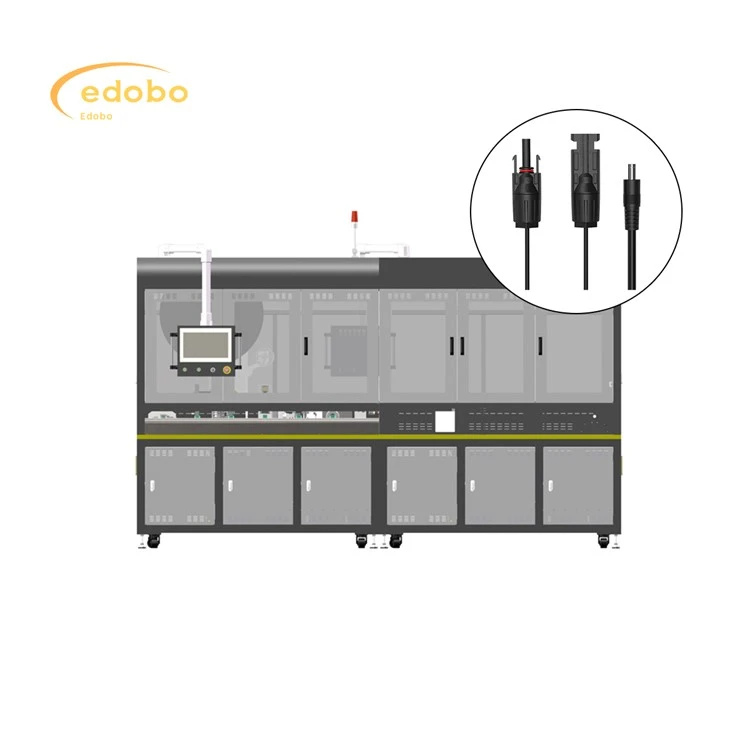

Saules paneļa savienojuma kastes gofrēšanas mašīna

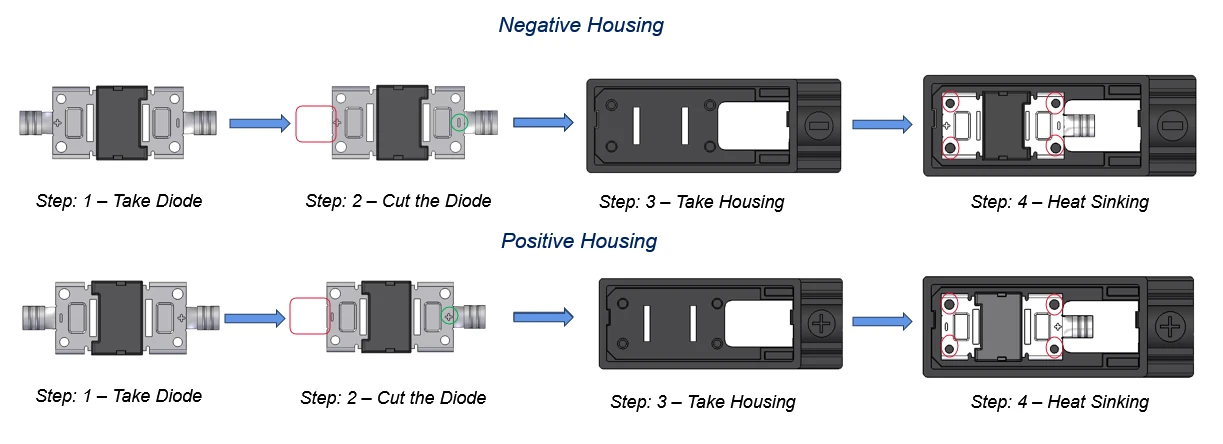

1.Pieņemiet diodi:

Operators (vai izvēles mašīna pusautomātiskā iestatījumā) iegūst diodi.

2. Izgrieziet diodi:

Diodes vadi (metāla vadi, kas stiepjas no diodes korpusa) ir sagriezti līdz pareizajam garumam. Attēlā redzamas sarkanās kontūras, iespējams, tur, kur notiek griezums. Precīza griešana ir būtiska, lai nodrošinātu pareizu piemērotību un elektrisko kontaktu.

3.Pieņemiet mājokli:

Tiek iegūts atbilstošs korpuss (vai nu "negatīvais korpuss", vai "pozitīvais korpuss").

4. Sagremjot:

Apgrieztā diode tiek ievietota korpusā. Sarkanie apļi, iespējams, norāda kontaktpunktus, kur diode vada veido elektrisko kontaktu ar metāla detaļām korpusā. Šis solis nodrošina arī siltuma nogrimšanu - siltuma pārnešanu no diodes.

Polaritāte: process ir skaidri sadalīts "negatīvā mājokļa" un "pozitīvā mājokļa" posmos, norādot, ka diodes polaritāte (pozitīvas un negatīvas termināļi) ir kritiska. Kapiņi ir veidoti atšķirīgi, lai nodrošinātu, ka diode ir pareizi ievietota.

Elektriskais kontakts: solis "siltuma grimšana" nozīmē, ka diode ved ir stingra elektriska kontakta ar vadošiem elementiem korpusā. Tas ir svarīgi, lai savienojuma lodziņš pareizi darbotos.

Kvalitātes kontrole:

Diožu vizuāla pārbaude pirms un pēc griešanas.

Diodes polaritātes pārbaude.

Pareiza diodes ievietošanas un sēdvietu nodrošināšana korpusā.

Potenciāli elektriskā pārbaude, lai pārbaudītu savienojumu.

Turpmāka montāža: šī ir tikai viena daļa no kopējā savienojuma kastes montāžas. Pēc šīs diodes integrācijas notiks papildu soļi, piemēram:

Iekšējās vadu savienošana.

Savienojuma kārbas piestiprināšana pie saules paneļa.

Saraksta kārbas katliņš vai blīvēšana, lai to pasargātu no vides.

Kabeļu dziedzeru vai savienotāju pievienošana.

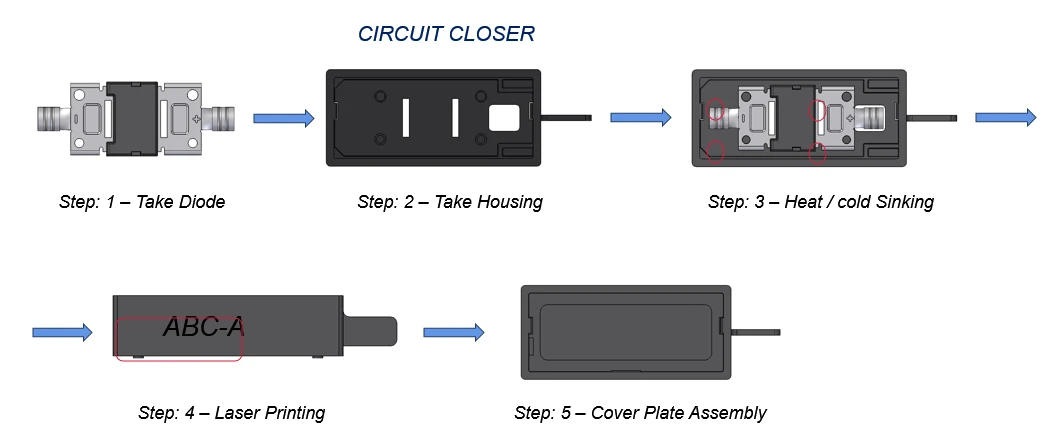

1. solis: uzņemties diodi:

Diode tiek iegūta (manuāli vai ar automatizētu sistēmu).

2. solis: ņemt mājokli:

Atbilstošais mājoklis

3. solis: karstums / aukstums nogrimšana:

Šis solis apvieno vairākas darbības:

Diodes ievietošana: Diode tiek ievietota korpusā.

Elektriskais savienojums: diodes vadi saskaras ar vadošiem elementiem korpusā.

Griešana: diodes vadiem vairs nav nepieciešams griešana.

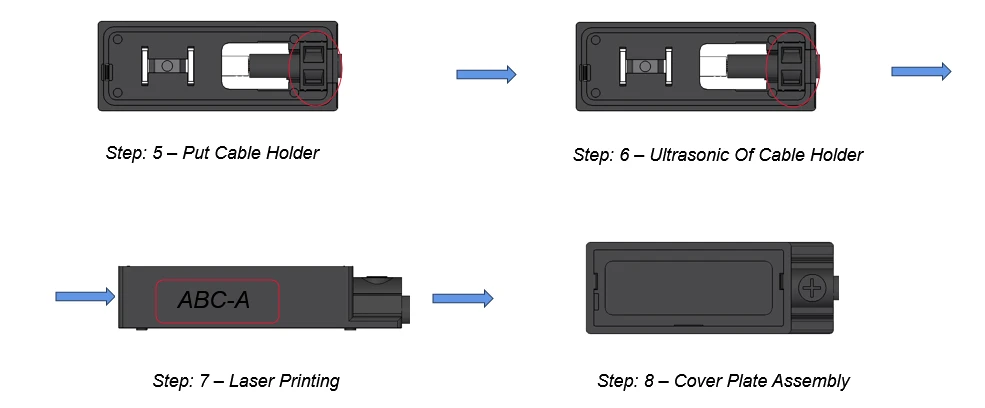

4. solis: lāzera drukāšana:

Mājoklis ir apzīmēts ar identificējošu informāciju (piemēram, "ABC-A"), izmantojot lāzera drukāšanas/gravēšanas sistēmu.

5. solis: pārseguma plāksnes komplekts:

Pārklājuma plāksne ir piestiprināta pie korpusa, iesakot iekšējās sastāvdaļas.

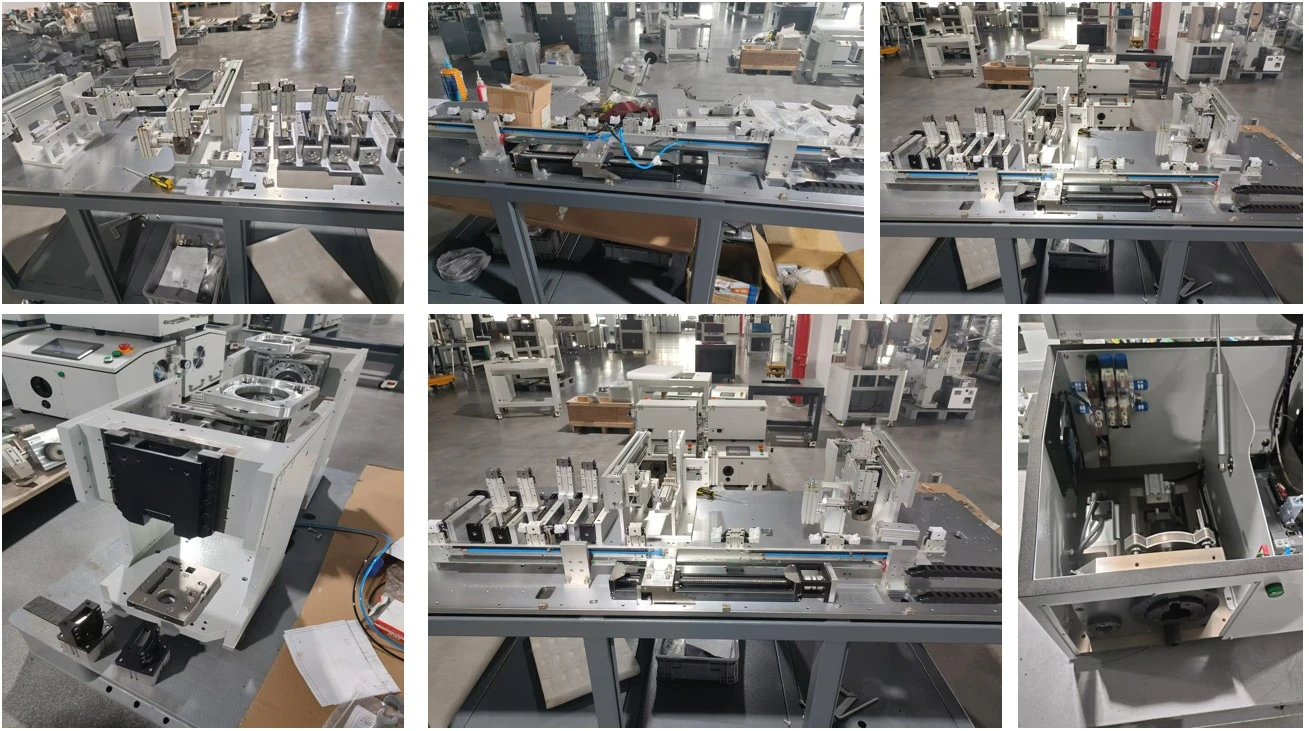

1. Izejvielas, kas vajadzīgas šīs iekārtas ražošanai, ir: centrālais negatīvais kārbas korpuss un atbilstošie moduļi (caurules), spiediena bloki, kabeļi ar uzstādītiem savienotājiem.

2. Funkciju realizācija

① Centrālā negatīvās kastes ķermeņa automātiska barošana. Automātiska moduļa barošana. Moduļa montāža un kniedēšana ar kastes korpusu. Starpposma ķermeņa elektriskās veiktspējas pārbaude, kodēšana. Automātiska izkraušana.

② (pozitīva un negatīva kārbas korpuss) Manuāls kabeļa kniedēšana, automātiska kabeļu noņemšana, kniedēšana (ar spiediena sensoru), lodēšana, CCD vizuālā pārbaude, automātiska spiediena bloka uzstādīšana, automātiska ultraskaņas metināšana, automātiska elektriskās veiktspējas pārbaude, automātiska kodēšana, automātiska izkraušana.

3. Prasības par aprīkojumu

① Visas detaļas, kas nonāk saskarē ar izejvielām, ir noslīpētas, lai nodrošinātu, ka izejvielu virsma netiek sabojāta, saskrāpēta vai nokasīta.

② Nodrošiniet kniedes stiepļu saspiešanas koeficientu.

③ Aizzīmogošanas bloka ultraskaņas metināšanas līmeņi ir ne mazāk kā 350 N

④ Elektriskā mērīšana un koda datu integrācija. ⑤c/t: 4 sekundes.

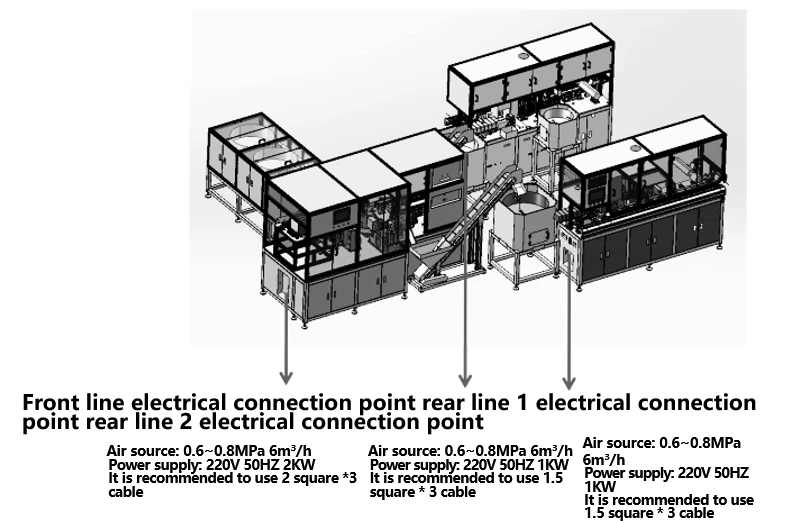

1. Ražošanas līnija ir piemērota fotoelektrisko kabeļu automatizētai apstrādei. Ražošanas līnija plūst no kreisās uz labo pusi un var sasniegt stiepļu noņemšanu, termināla gofrēšanu, CCD noteikšanu, savienotāju vītņošanu, riekstu sagriešanu, gofrēšanas savienojuma kārbu, CCD noteikšanu

2. Piemērojamais stieples diametrs: 4mm²

3. līnijas garums: 15 0 mm -600 mm, tolerance ± 0,002 * l +1 mm;

4. mizas garuma diapazons: 1-9 mm;

5. ražošanas ritms: lielāks vai vienāds ar 4 sekundēm;

6. Saimnieka izmērs: 1200 × 4000 × 2400 mm

7. Cilvēka mašīnu operētājsistēma: pieskaršanās ekrāna saskarne ir vienkārša un skaidra, ļaujot ātri kontrolēt mašīnas darbību. Visus parametrus var viegli iestatīt un saglabāt, un operācijas instrukcijas tiek parādītas intuitīvā un vienkāršā veidā, izmantojot attēlus. Tam ir 4- līmeņa paroļu aizsardzības funkcija (ar atļaujām, kas sadalītas operatoram, kvalitātes kontrolei, tehniķim un pārvaldniekam), kļūdas gaismu un kļūdu koda koordināciju uzturēšanai, ērtu apkopi un izmaksu samazināšanu;

8. Lielākā daļa darbstaciju integrācijai izmanto nobriedušus produktus, lai nodrošinātu produkta stabilitāti;

9. Servo motora vadības sistēmas pieņemšana, lai nodrošinātu produkta precizitāti;

10. Programma var saglabāt līdz 100 failiem, un tai var piekļūt, izvēloties programmas numuru. Datubāzes serveris apkopo ražošanas datus un organizē ražošanas līnijas kvalitāti, padarot to ērtu augšējai sistēmai (MES vai ERP), lai iegūtu datus un izsekotu apstrādes datus produktu ražošanas laikā caur tīklu;
