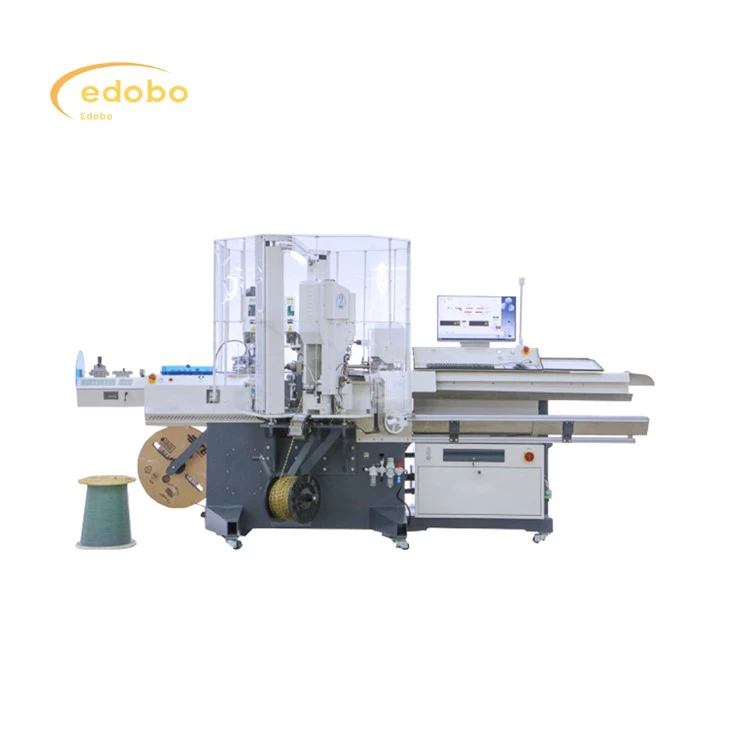

Saules paneļa MC4 savienojuma līnijas ražošanas līnija

Pozitīvo un negatīvo savienotāju montāža

Negatīvs stabs (sieviešu savienotājs):

1.Pieņemiet mājokli (sieviešu savienotāja):Sāciet ar sieviešu savienotāju korpusu.

2.O gredzena ieliktnis mājoklī (sieviešu savienotāja):Ievietojiet O-gredzenu sievietes mājokļos.

3. Grommet & Collet (sieviešu savienotāja) montāža:Salieciet ķēdi un kolletu sieviešu savienotājam.

4. Metas montāžas ievietošana mājokļos (sieviešu savienotāja):Ievietojiet salikto grometi un kolletu sieviešu mājokļos.

5.Cap montāža (sieviešu savienotāja):Pievienojiet vāciņu sieviešu savienotāju korpusam.

Pozitīvs stabs (vīriešu savienotājs):

1.Pieņemiet mājokli (vīriešu savienotājs):Sāciet ar vīriešu savienotāja korpusu.

2. Grommet & Collet (vīriešu savienotājs) montāža:Salieciet ķēdi un kolletu vīrieša savienotājam.

3. SPOMMET MONTĀLIJAS IEGULDĪŠANA MĀJĀS (Vīriešu savienotājs):Ievietojiet salikto grometi un kolletu vīriešu korpusā.

4.Kapa montāža (vīriešu savienotājs):Pievienojiet vāciņu vīrieša savienotāja korpusam.

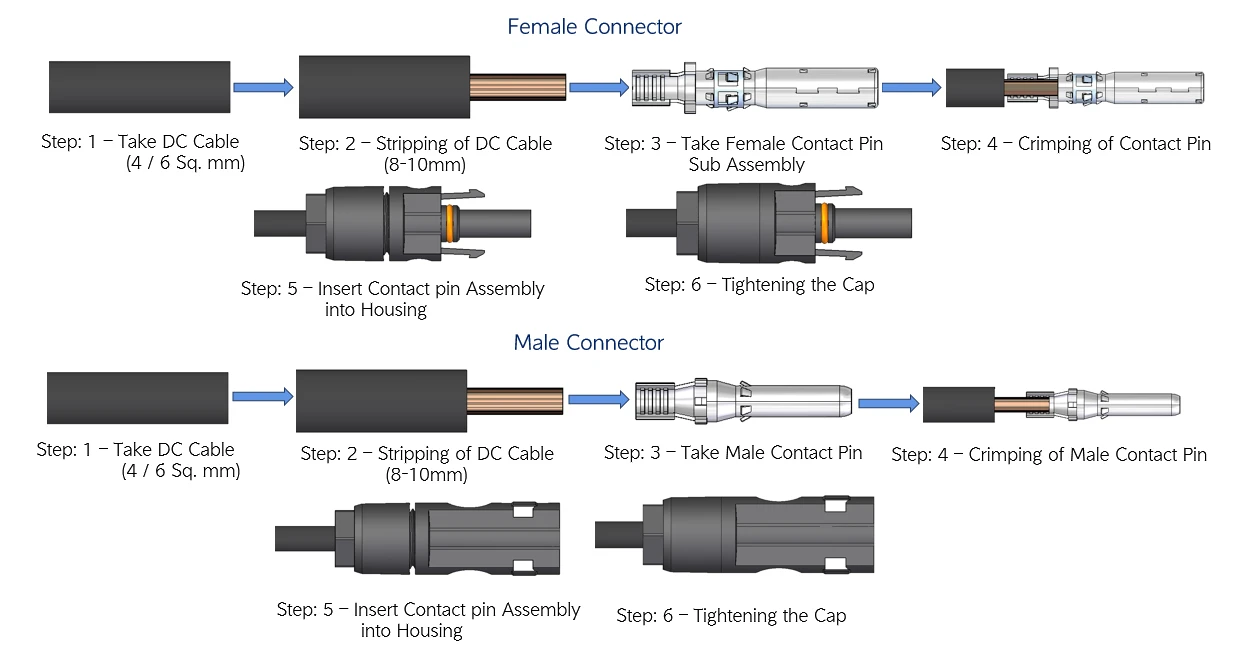

Termināla gofrēšanas posmi galvenokārt ietver šādas darbības:

2.Pieņemiet līdzstrāvas kabeli:Sagatavojiet līdzstrāvas kabeli.

2.Pabilities kabelis:Noņemiet izolācijas garumu no līdzstrāvas kabeļa (stieples).

.Paņemiet sieviešu vai vīriešu kontakta tapas montāžu

4.Pieņemiet kontakta tapu:Ievietojiet noņemtu vadu kontakta tapā un izmantojiet gofrēšanas rīku, lai droši piestiprinātu kontakta tapu pie vada.

5.SVĒLIET MĀJĀS:Ievietojiet gūto kontakta tapas komplektu savienotāja korpusā.

6. Nozīmē vāciņu:Nostipriniet vāciņu uz korpusa, lai pabeigtu savienotāju.

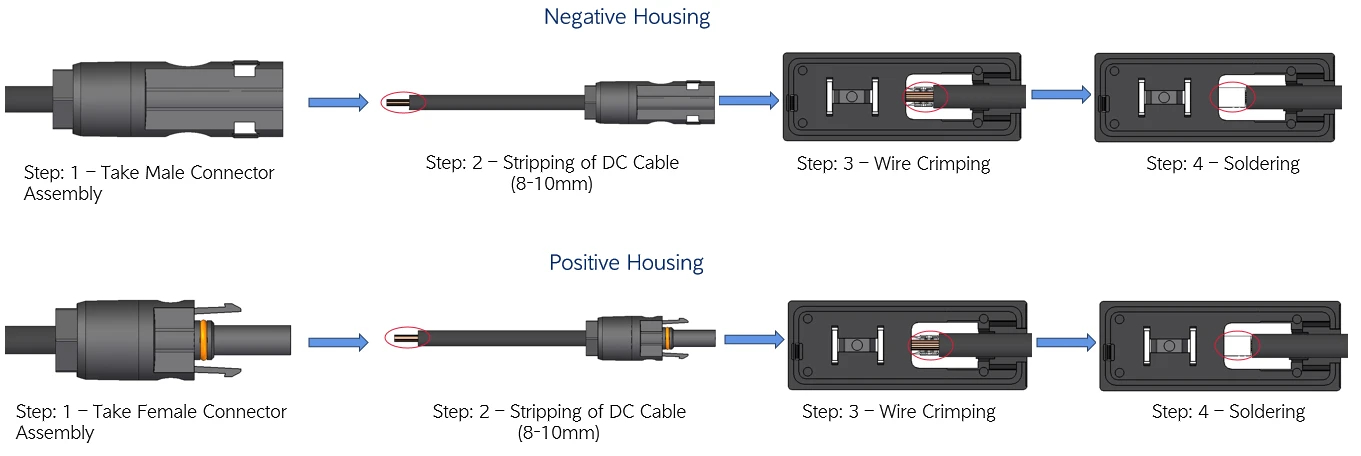

Vads ir tieši apgriezts savienojuma kastē:

Ņemt savienotāju montāžu:Paņemiet vīriešu vai sieviešu savienotāja montāžu.

Noņemiet kabeli:No DC kabeļa izolācijas sloksnes 8-10 mm.

Stieples gofrēšana:Climpiet noņemtu vadu tieši savienojuma kastē. Saraksta kastē būs iekšējie termināļi (bieži vien metāla cilnes vai savienotāji), kas izstrādāti, lai saņemtu un droši turētu vadu.

Lodēšana (fiksēta):Lodējiet savienojumu. Lodēt pievienos papildu izturību un palīdzēs novērst koroziju savienojumā.

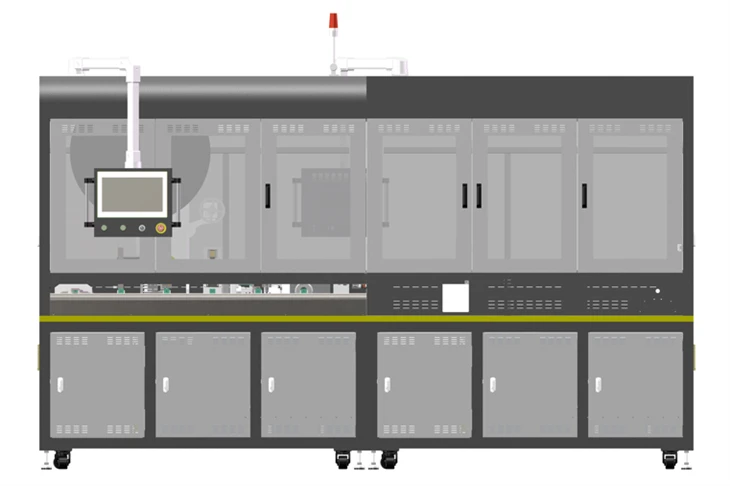

1. Šo ražošanas līniju galvenokārt izmanto šādiem procesiem: kabeļu iekraušanai, kabeļu izvietojumam, kabeļu barošanai un iztaisnošanai, kabeļu griešanai, kabeļu gofrēšanai, vizuālai pārbaudei, savienotāja ievietošanu, savienotāju skrūvēšanu utt.

2. Nepieciešamie jaudas avoti ir elektrība un saspiests gaiss. Katra darbstacija un konveijera vienība strādā kopā, lai kļūtu par vienu.

3. Galvenais materiāls, ko izmanto visas mašīnas ražošanā, ir metināts rāmis, un visām detaļām, kurām ir pakļautas korozijai, tiek dotas virsmas apstrādes metodes, piemēram, krāsošana un galvanizēšana, lai nodrošinātu koroziju un labu izskatu garantijas periodā vai pat ilgāk.

4. Aprīkojuma dizains pilnībā apsver ergonomiku un rūpnīcas operācijas drošību. Iekārtas var automātiski saskaitīt ražošanas jaudu.

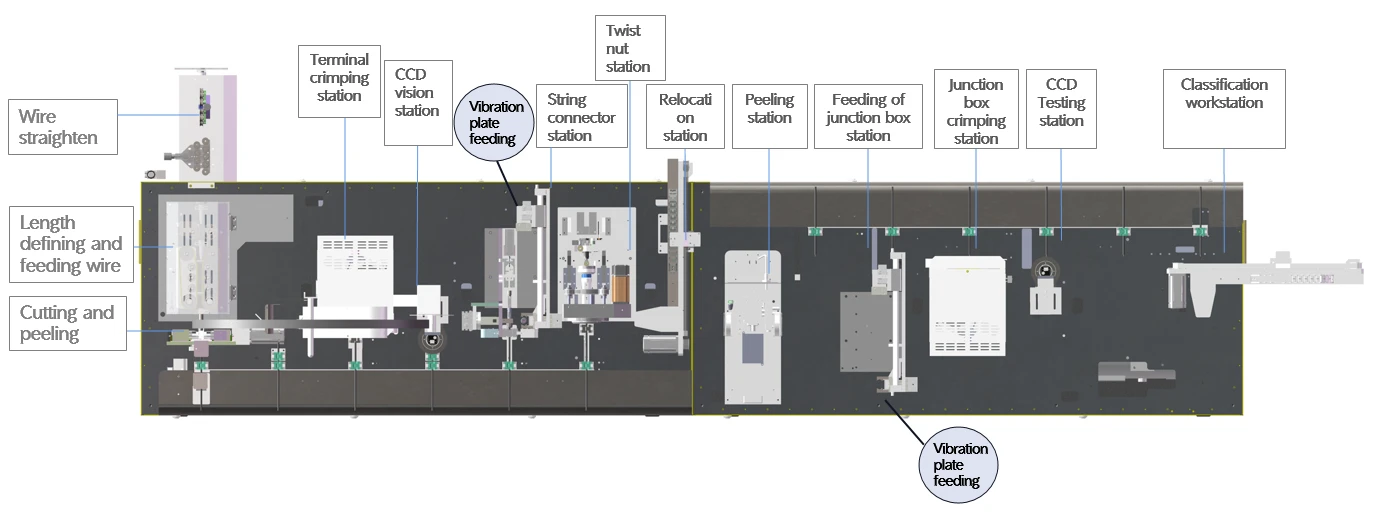

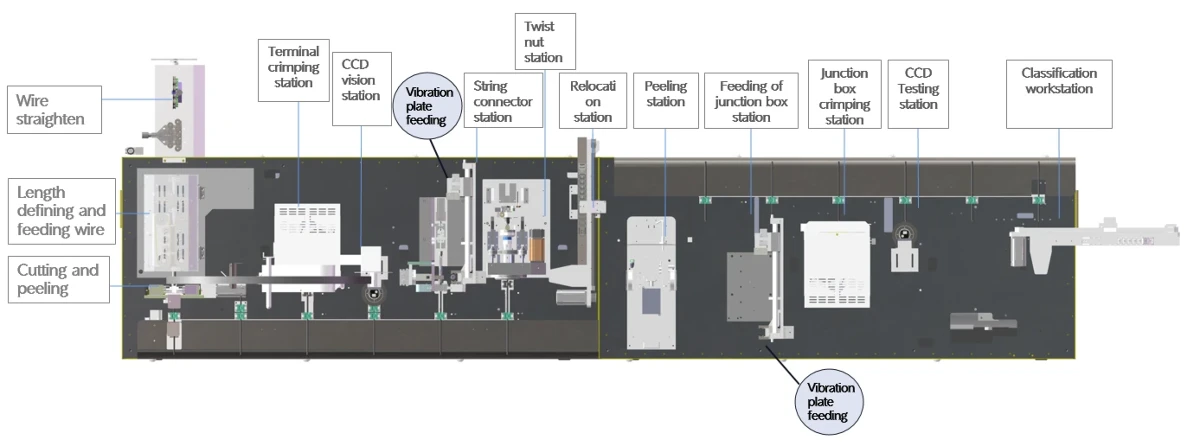

1. Ražošanas līnija ir piemērota fotoelektrisko kabeļu automatizētai apstrādei. Ražošanas līnija plūst no kreisās uz labo pusi un var sasniegt stiepļu noņemšanu, termināla gofrēšanu, CCD noteikšanu, savienotāju vītņošanu, riekstu sagriešanu, gofrēšanas savienojuma kārbu, CCD noteikšanu

2. Piemērojamais stieples diametrs: 4mm²

3. līnijas garums: 15 0 mm -600 mm, tolerance ± 0,002 * l +1 mm;

4. mizas garuma diapazons: 1-9 mm;

5. ražošanas ritms: lielāks vai vienāds ar 4 sekundēm;

6. Saimnieka izmērs: 1200 × 4000 × 2400 mm

7. Cilvēka mašīnu operētājsistēma: pieskaršanās ekrāna saskarne ir vienkārša un skaidra, ļaujot ātri kontrolēt mašīnas darbību. Visus parametrus var viegli iestatīt un saglabāt, un operācijas instrukcijas tiek parādītas intuitīvā un vienkāršā veidā, izmantojot attēlus. Tam ir 4- līmeņa paroļu aizsardzības funkcija (ar atļaujām, kas sadalītas operatoram, kvalitātes kontrolei, tehniķim un pārvaldniekam), kļūdas gaismu un kļūdu koda koordināciju uzturēšanai, ērtu apkopi un izmaksu samazināšanu;

8. Lielākā daļa darbstaciju integrācijai izmanto nobriedušus produktus, lai nodrošinātu produkta stabilitāti;

9. Servo motora vadības sistēmas pieņemšana, lai nodrošinātu produkta precizitāti;

10. Programma var saglabāt līdz 100 failiem, un tai var piekļūt, izvēloties programmas numuru. Datubāzes serveris apkopo ražošanas datus un organizē ražošanas līnijas kvalitāti, padarot to ērtu augšējai sistēmai (MES vai ERP), lai iegūtu datus un izsekotu apstrādes datus produktu ražošanas laikā caur tīklu;
