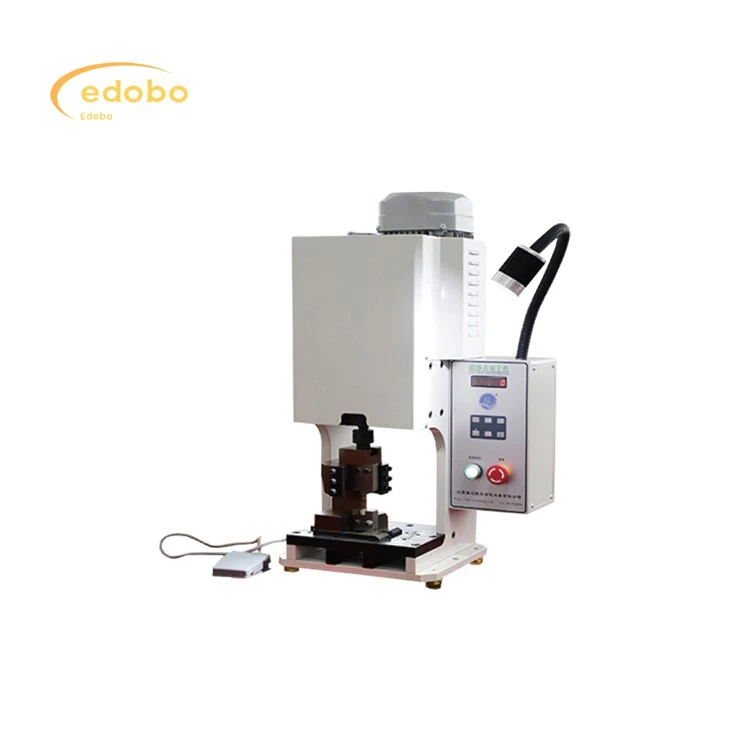

Saules paneļa savienotāju ražošanas iekārta

Mūsu saules paneļu savienotāju ražošanas līnijai ir visaptverošs automatizētu aprīkojuma klāsts, kas strādā kopā, lai nodrošinātu ļoti efektīvu procesu. Sistēma sākas ar fiksēta garuma stieples padevēju, precīza garuma izsniegšanas vadu. Stiepļu padevējs (pārnešana), izmantojot skavas, pēc tam pārvadā grieztus vadus starp darbstacijām. Šajās stacijās ietilpst izolācijas izolācijas izolācijas un lobīšanās mašīna, gofrēšanas mašīna, lai pievienotu savienotājus, un izvēles gofrēšanas lieluma noteikšanas stacija kvalitātes nodrošināšanai. Stiepļu padevējs (pārnešana) turpina pārvietot daļēji saliktos savienotājus uz savienotāja vītņu mašīnu un uzgriežņu pagriešanas mašīnu, automatizējot galīgās montāžas darbības. Īpaša kabeļa noņemšanas mašīna sagatavo kabeļus, noņemot ārējo apvalku. Process noslēdzas ar bezsaistes klasifikācijas mašīnu, kas automātiski kārto gatavos savienotājus, atdalot labos (OK) produktus no nepilnīgām (NG) vienībām, garantējot tikai augstākās kvalitātes savienotājus, atstājot ražošanas līniju. Šī integrētā, automatizētā pieeja ievērojami uzlabo ražošanas ātrumu, samazina manuālu apstrādi un samazina kļūdu risku.

Nosūtīt pieprasījumu

Apraksts

Tehniskie parametri

Solar Panels Production Automatic Trimming

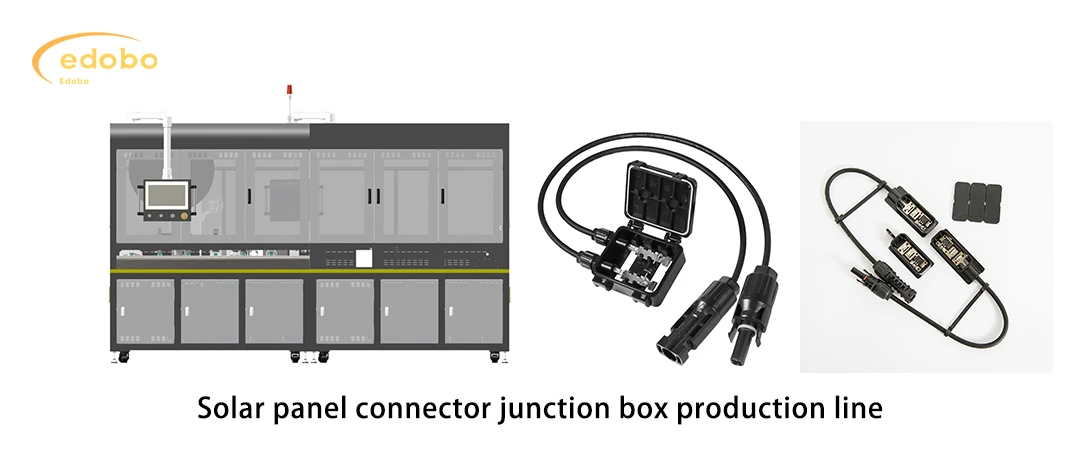

Solar panel connector junction box production line

produc features

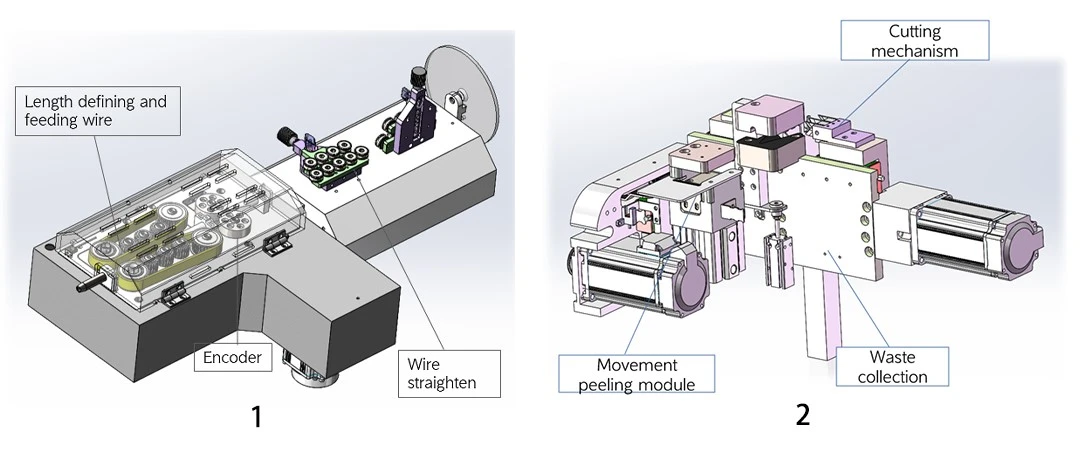

Fixed Length Wire Feeder

1.Fiksēts garuma stieples padevējs:Nodrošina precīzu un konsekventu stiepļu garumu optimālai apstrādei.

Pilnīgas servo sistēmas un slēgtas cilpas apstrādes pieņemšana, lai nodrošinātu griešanas līnijas garuma stabilitāti;

2.Pieņemšana un mizošanas mašīna:Automatizē izolācijas izgriezumu un noņemšanu, sagatavojot vadus gofrēšanai.

Mizojot, nesaskrāpējiet un sagrieziet vara stiepli; Mizošana un āda

Aprīkots ar atkritumu savākšanas sistēmu, lai savāktu un apstrādātu sagrieztu diegu ādu.

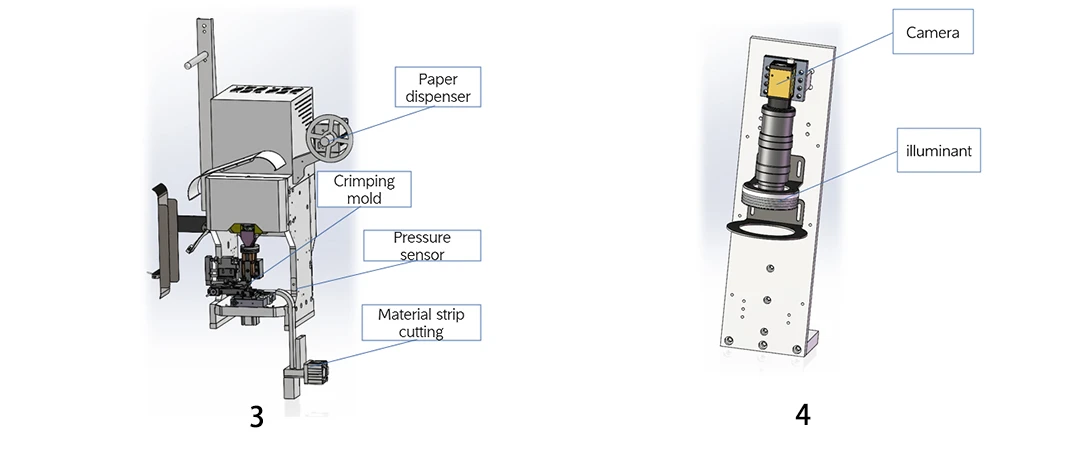

Crimping machine

3.Crimping Machine:Stacija galvenokārt pabeidz termināļu un vadu gofrēšanu. Jauda pieņem servo sistēmu ar gofrēšanas precizitāti ± 0. 02mm;

Darbstacija ir aprīkota ar OES spiediena uzraudzību, lai noteiktu gofrēšanas kvalitāti;

4.Pierīces lieluma noteikšanas stacija (pēc izvēles):Nodrošina kvalitātes kontroli, pārbaudot gofrēšanas izmērus, nodrošinot konsekventu veiktspēju.

Modulis izmanto vizuālo sistēmu, lai galvenokārt pārbaudītu pakļauto vara vadu, vara stiepļu gofrēšanas pozīciju utt.

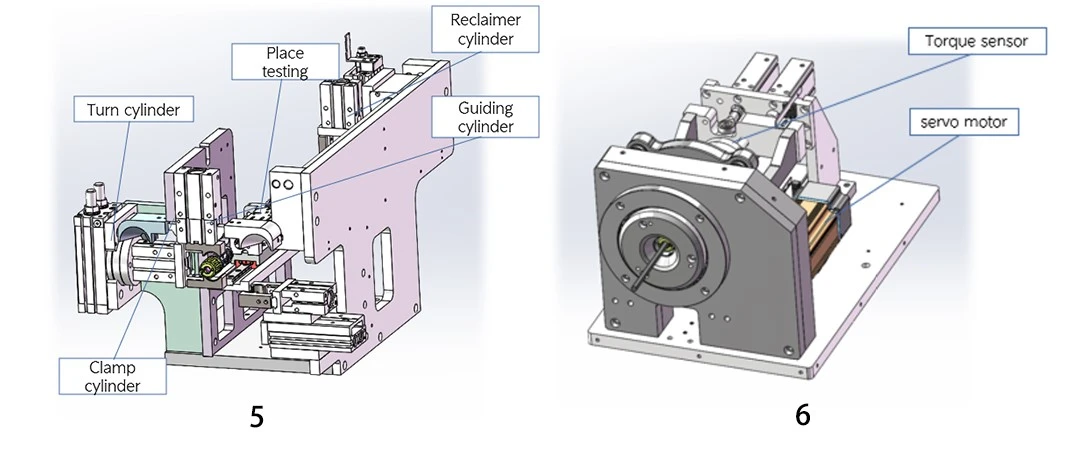

Connector threading machine and nut twisting machine

5.Connector vītņošanas mašīna:Automatizē vadu ievietošanas procesu savienotāju korpusā.

Stacija galvenokārt pabeidz kabeļu ievietošanas funkciju ar gofrētiem termināļiem savienotājos;
Stacija ir aprīkota ar sensoriem vietā, lai noteiktu, vai termināļi ir pareizi ievietoti;

6.Nut Twisting Machine:Droši piestiprina uzgriežņus uz savienotājiem, aizpildot montāžu.

Stacija ir aprīkota ar pozīcijas sensoru, lai noteiktu, vai savienotājs ir ievietots vietā;
Aprīkots ar griezes momenta sensoru, kas reālā laikā var noteikt griezes momenta lielumu

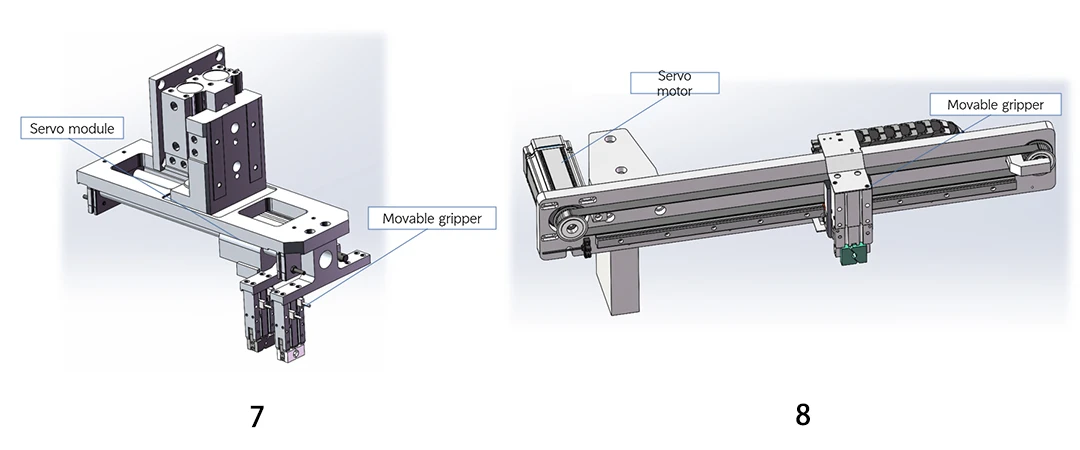

Wire transfer clamp

7.Relokācijas stacija:Stacija galvenokārt pabeidz vadu pārsūtīšanu, lai atvieglotu otra gala apstrādi.

8.Offline klasifikācijas mašīna:Automātiski šķiro gatavos produktus, atdalot labu (ok) no nepilnībām (NG) vienībām.

Darbstacija galvenokārt pabeidz produktu bezsaistē;
Servo motoru izmantošana var atdalīt nepilnīgus produktus no labiem produktiem;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Iezīmēt	Specifikācija
Apstrādes diapazons	Pielāgojamas montāžas stacijas, kuru pamatā ir savienotāju modelis
Ražošanas jauda	15-20 datori/min
Darbība	Pilnīgi automātiska visu savienotāju komponentu montāža
Darba temperatūra	0-40 grāds (32-104 grāds f)
Mitrums	40%-80%
Produkta kvalifikācijas ātrums	Lielāks vai vienāds ar 99%
Gaisa spiediens	0. 5 MPa - 0. 7 MPa (nepieciešams tīrs, sausa gaisa avots)
Barošanas avots	AC 220V/50Hz
