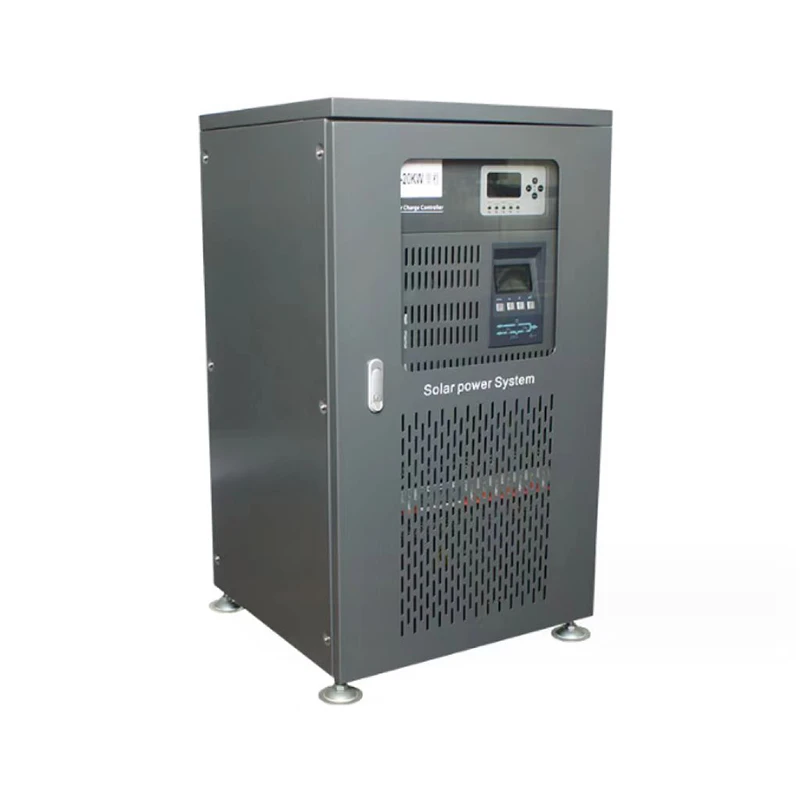

Izslēgta tīkla invertora sistēma
Apraksts
Tehniskie parametri
Produkta pārskats:
Produkts ir integrēts inteliģents invertors ar iebūvētu uzlādes kontroliera sistēmu, kas paredzēta lielai fotoelementu jaudai. Tā iebūvētais kontrolieris var realizēt akumulatora uzlādes pārvaldību, izmantojot vairākus saules blokus, lai uzlabotu uzlādes efektivitāti un akumulatora darbības laiku. Pateicoties pilnai digitālajai vektoru vadības tehnoloģijai, kuras pamatā ir DSP, MCU un DDC reāllaika apstrāde, tai ir nevainojamas aizsardzības funkcijas un augsta uzticamība. Tā tīkla barošanas ieteicamais režīms un akumulatora ieteicamais režīms ir iestatāms, tādējādi atvieglojot dažādu lietotāju vajadzību apmierināšanu. Tam ir LCD. t tiek plaši izmantots lielos saules enerģijas ražošanas gadījumos, tostarp ģimenēs, skolās, publiskajā apgaismojumā, rūpniecības un kalnrūpniecības uzņēmumos, robežu aizsardzībā, jūras salās, ganību zonās utt.
Galvenās iezīmes:
Augsta uzticamība
Frekvences izsekošana, trokšņu filtrēšana un zemi kropļojumi invertora izvadā dubultās pārveidošanas dizaina dēļ
Augsta pielāgošanās spēja
Plašs ievades frekvences diapazons, kas nodrošina stabilu degvielas ģeneratoru darbību
Augsta optimāla akumulatora veiktspēja
Inteliģenta akumulatora pārvaldības tehnoloģija, kas garantē ilgāku akumulatora darbības laiku un samazina akumulatora apkopes laiku. Uzlabota pastāvīga sprieguma uzlādes tehnoloģija, kas maksimāli aktivizē akumulatoru, ietaupa uzlādes laiku un garantē ilgāku akumulatora darbības laiku
Vispārēja un uzticama aizsardzība
Ieslēgšanas pārbaudes funkcija, kas var izvairīties no traucējumiem, ko rada invertora radītie apdraudējumi. Efektīva IGBT (izolēto vārtu bipolārā tranzistors) inversijas tehnoloģija Laba ātrgaitas pārslēgšanas funkcija, liela sprieguma un lielas strāvas darbības raksturlielumi un IGBT sprieguma piedziņa (Piektās paaudzes IGBT ir zemāks piesātinājuma sprieguma kritums un augstāka darbības efektivitāte un uzticamība.)

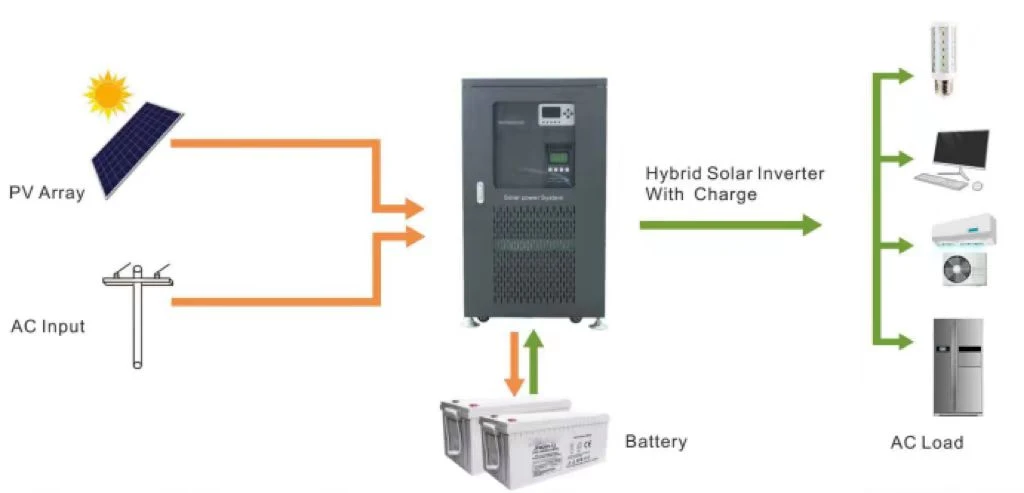

Pielietojuma diagramma:
Tehniskie indeksi:
|
Modelis: ED-NKD- |
NKD-8KW |
NKD-10KW |
NKD-15KW |
NKD-20KW |
NKD-30KW |
|
Nominālā jauda |
8KW |
10 kW |
15 kW |
20 kW |
30 kW |
|
Akumulators |
|||||
|
Nominālais spriegums |
96 VDC/192VDC/220VDC/384VDC |
||||
|
Pārslodzes aizsardzības spriegums |
96VDC/172VDC/194VDC/345VDC |
||||
|
Kontrolieris |
|||||
|
Nominālā strāva |
100A |
||||
|
Nominālais spriegums |
192VDC/220VDC/384VDC |
||||
|
Maksas piekļuves skaits |
4 |
||||
|
Katras piekļuves maksimālā strāva |
25A |
||||
|
Saules ieejas spriegums |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Pārlādes aizsardzības spriegums |
110VDC/222VDC/255VDC/445VDC (programmējams |
||||
|
Kontroles precizitāte |
±0.1 |
||||
|
Displeja precizitāte |
±0.1 |
||||
|
Efektivitāte |
>90% |
||||
|
Invertors |
|||||
|
ieejas spriegums |
88-132VAC/176-264VAC |
||||
|
Ievades frekvence |
45-65Hz |
||||
|
Izejas spriegums |
110VAC/220VAC |
||||
|
Izejas frekvence |
50/60 Hz |
||||
|
Izejas viļņu forma |
Tīrs sinusoidāls vilnis, THD<4%(full load) |
||||
|
Aizsardzības funkcija |
Izejas īssavienojuma aizsardzība, aizsardzība pret pārspriegumu, aizsardzība zem sprieguma, zema akumulatora aizsardzība utt |
||||
|
Manuāla ieslēgšana/izslēgšana |
Vēlama manuāla ieslēgšana/izslēgšana |
||||
|
Automātiska ieslēgšana/izslēgšana |
Ar gaismu darbināma ieslēgšana + fiksēta laika izslēgšana (programmējama) |
||||
|
Pārslēgšanās laiks |
<10ms |
||||
|
Cits |
|||||
|
Apkārtējās vides temperatūra darbībai |
0-40 grāds |
||||
|
Relatīvais mitrums ekspluatācijai/uzglabāšanai |
20-90% (nav kondensāta, maksimums) |
||||
|
Ārējie izmēri D × W × A (mm) |
536*560*1015 |
||||
|
Iepakojuma izmēri: D × W × A (mm) |
675*700*1180 |
||||
