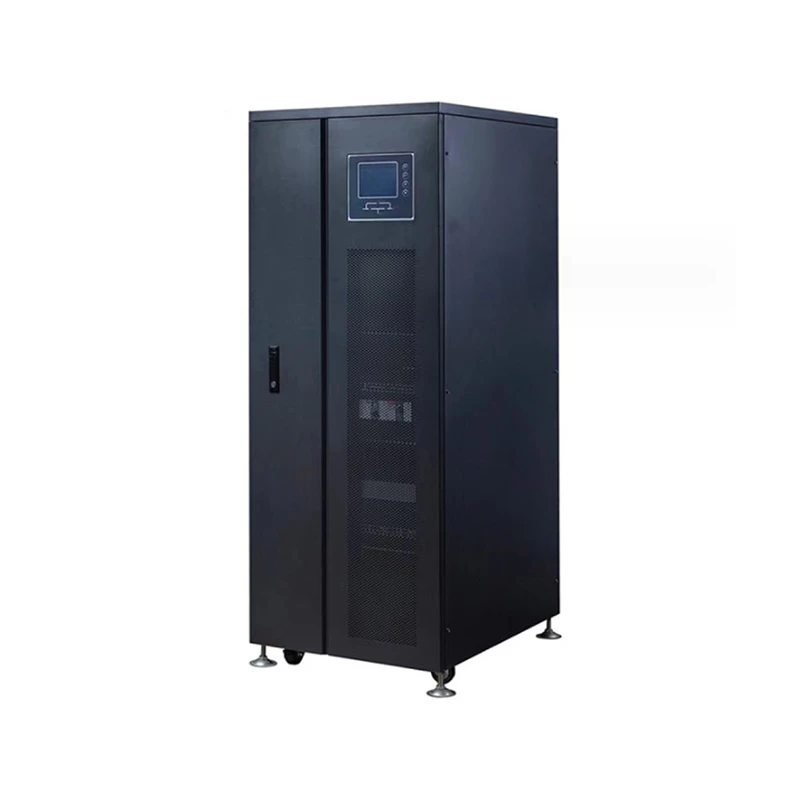

30kw izslēgts tīkla invertors
Apraksts
Tehniskie parametri
Produkta pārskats:
Produkts var nodrošināt uzticamu strāvas padeves aizsardzību lieliem datu centriem, tīkla datortelpām, kā arī elektroenerģijas posmiem tādās jomās kā ražošana, satiksme un enerģija, lai apmierinātu lietotāju augstās uzticamības prasības lieljaudas invertoriem. Pamatojoties uz DSP precīzās vadības tehnoloģiju un dubultiem iebūvētajiem MCU, produkts var izvadīt stabilus un tīrus sinusoidālos viļņus un nodrošināt lietotājiem drošu un uzticamu strāvas padeves aizsardzību.
Galvenās iezīmes:
Uzlabots darbības režīms
Frekvences izsekošana, fāzes bloķēšanas sprieguma stabilizācija, trokšņu filtrēšana un trieciena novēršana, ko izraisa elektrotīkla svārstības, kas realizētas invertora izejā
Labākā barošanas avota garantija lietotāju ielādes aprīkojumam, ko nodrošina pilna digitālā vektoru vadības tehnoloģija, kuras pamatā ir DSP, MCU un DDC reāllaika apstrādi
Efektīva LGBT (izolēto vārtu bipolārā tranzistora inversijas tehnoloģija
Laba ātrgaitas pārslēgšanas funkcija, liela sprieguma un lielas strāvas darbības raksturlielumi un IGBT sprieguma piedziņa (piektās paaudzes IGBT ir zemāks piesātinājuma sprieguma kritums un augstāka darbības efektivitāte un uzticamība.)
Augsta pielāgošanās spēja
Plašs ievades frekvences diapazons (45Hz ~ 65Hz), kas nodrošina stabilu degvielas ģeneratoru darbību
Liela kravnesība
Piemērots rūpnieciskiem lietojumiem, piemēram, darbgaldiem un stiepļu griezējiem
Uzticama veiktspēja
Ieslēgšanas pārbaudes funkcija, lai savlaicīgi atklātu iespējamos apdraudējumus
Augsta stabilitāte un uzticamība, ko garantē tādu funkciju integrācija, tostarp maiņstrāvas ieejas aizsardzība pret pārspriegumu, aizsardzība pret maiņstrāvas ieeju, aizsardzība pret izejas pārslodzi, aizsardzība pret īssavienojumiem, aizsardzība pret pārslodzi, kopnes aizsardzība pret pārspriegumu, aizsardzība pret pārkaršanu, aizsardzība pret ventilatora bojājumiem, papildu barošanas avota kļūme. aizsardzība, akumulatora zem sprieguma brīdinājuma aizsardzība, akumulatora pārslodzes aizsardzība utt.
Vadības funkcija
Liels LCD, vizualizēts darbības statusu displejs, izmantojot plūsmas diagrammas, viedās ikonu skārienpogu tabulas dati, notikumu ieraksti uc invertoru.
Inteliģenta akumulatora vadība
Inteliģenta akumulatora uzlāde: akumulatora uzlādes parametra pielāgošana atbilstoši lietotāja akumulatora konfigurācijai un pārslēgšanās starp izlīdzinošo lādiņu un peldošo lādiņu, temperatūras kompensācijas uzlādi un izlādes pārvaldību atbilstoši strāvas padeves apstākļiem, kas var pagarināt akumulatora darbības laiku un samazināt administratora slogu
Inteliģenta akumulatora defektu noteikšana: atsevišķu parametru mērīšana, mērījumu rezultātu parādīšana LCD ekrānā un tūlītēja trauksme un paziņošana administratoram par jebkuru akumulatora bojājumu.
Personalizēti iestatījumi:
Pareiza ievades parametru regulēšana atbilstoši ieejas barošanas avota nosacījumiem
Tehniskie indeksi:
|
Modelis: ED-TP- |
TP-10KW |
TP-20KW |
TP-30KW |
TP-50KW |
TP-60KW |
TP-80KW |
TP-100KW |
TP-150KW |
TP-200KW |
|
Nominālā jauda |
10 kW |
20 kW |
30 kW |
50 kW |
60 kW |
80 kW |
100 kW |
150 kW |
200 kW |
|
Darbības režīms un princips |
PWM (impulsa platuma modulācija), pamatojoties uz DSP precīzas vadības tehnoloģiju un dubultiem iebūvētiem MCU Pilnīga izejas barošanas avota izolācija |
||||||||
|
Maiņstrāvas ieeja |
|||||||||
|
Fāzes numurs |
Trīsfāzu +N+G |
||||||||
|
spriegums |
AC220V/AC380V±20% |
||||||||
|
Biežums |
50Hz/60Hz±5% |
||||||||
|
Līdzstrāvas ieeja |
|||||||||
|
Līdzstrāvas spriegums |
DC192V/DC220V/DC240V/DC384V |
DC384V |
|||||||
|
Peldošs akumulators |
13,6 V no katra akumulatora x akumulatora daudzums【13,6 V × 16 akumulatori =217,6 V】 |
||||||||
|
Atslēgšanas spriegums |
10,8 V no katra akumulatora x akumulatora daudzums【10,8 V × 16 akumulatori =172,8 V】 |
||||||||
|
Maiņstrāvas izeja |
|||||||||
|
Fāzes numurs |
Trīsfāzu +N+G |
||||||||
|
spriegums |
AC220V/AC380V±1% (vienmērīga slodze) |
||||||||
|
Biežums |
50Hz/60Hz±5% (tīkla padeve) 50Hz±0,01% (akumulators) |
||||||||
|
Efektivitāte |
Lielāks vai vienāds ar 90% (slodze: 100%) |
||||||||
|
Izejas viļņu forma |
Sinusa vilnis |
||||||||
|
THD |
Lineārā slodze:<3%;non-linear load:<5% |
||||||||
|
Dinamiskās slodzes sprieguma pārejošs |
<±5%(jump from 0 to 100%) |
||||||||
|
Tūlītējs atveseļošanās laiks |
<100ms |
||||||||
|
Pārslēgšanās laiks starp akumulatoru un strāvas padevi |
3S-5S |
<4ms |
|||||||
|
Nesabalansēts spriegums |
<±3%<±1%(balanced load voltage) |
||||||||
|
Pārslodzes jauda |
120%,20s;>150%, 100 ms |
125%,20s;>150%,1s |
|||||||
|
Sistēmas indeksi |
|||||||||
|
Darbības efektivitāte |
Lielāks vai vienāds ar 90% (slodze: 100%) |
||||||||
|
Datoru komunikācija |
RS 232/RS 485 (SNMP attālās uzraudzības tīkla adapteris) |
||||||||
|
Darbības temperatūra |
-10~40 grādi |
||||||||
|
Relatīvais mitrums |
0-90% (nav kondensāta) |
||||||||
|
Troksnis |
40-50dB |
50-60dB |
60-70dB |
||||||
|
Struktūra |
|||||||||
|
Ārējie izmēri |
580*750*920 |
608*728*1475 |
1138*795*1125 |
1138*945*1725 |
|||||
|
Svars (kg) |
180 |
220 |
300 |
470 |
620 |
680 |
730 |
954 |
980 |
