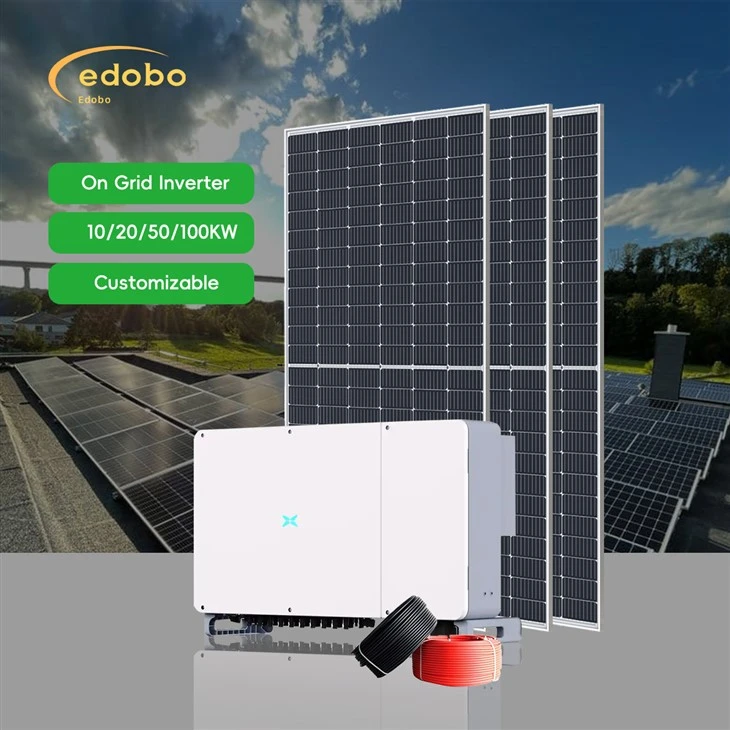

50kW uz režģa saules enerģijas sistēmas komponentiem

50 kW uz tīkla saules enerģijas sistēma ir lieliska izvēle komerciālām iestādēm, mazām nozarēm, skolām vai lieliem dzīvojamo māju iestatījumiem. Šī sistēma, kas paredzēta augstas enerģijas ražošanai un bezšuvju integrācijai ar režģi, ļauj ievērojami samazināt elektrības izmaksas un pat pārdot lieko jaudu atpakaļ tīklā. Zemāk ir sadalīts būtiskais komponents, kas iekļauts 50 kW tīkla saules enerģijas sistēmā, ko piedāvā Edobo Solar.

Nosūtīt pieprasījumu

Apraksts

Tehniskie parametri

Iepazīstinām ar mūsu rūpniecisko saules sistēmu

product-750-400

Funkcijas:

1. Saules paneļi:

Daudzums: aptuveni 100–112 paneļi, atkarībā no paneļa jaudas (katrs 550W - 600W).

Tips: Augstas efektivitātes monokristāliski vai polikristāliski paneļi.

Mērķis: uztver saules gaismu un pārveido to par tiešās strāvas (DC) elektrību.

Funkcijas:

Augsta enerģijas pārveidošanas efektivitāte.

Izturīgs un laika apstākļu izturīgs (IP67/IP68 novērtēts).

2. Sieta ar tīklu:

Jauda: 50kW vai vairāki mazāki invertori (piemēram, 2 x 25kW).

Mērķis: pārveido līdzstrāvas elektrību no saules paneļiem mainīgā strāvas (maiņstrāvas) elektrībā lietošanai un tīkla padevei.

Funkcijas:

Maksimālā jaudas punktu izsekošana (MPPT) optimizētai enerģijas pārveidošanai.

Iebūvētas drošības un uzraudzības sistēmas.

Priekšrocības:

3. Montāžas struktūras:

Tips: fiksētas slīpuma vai regulējamas montāžas sistēmas (uz zemes vai uz zemes piestiprinātas).

Materiāls: alumīnijs vai cinkots tērauds korozijas izturībai un izturībai.

Mērķis: droši tur saules paneļus optimālā leņķī, lai maksimāli iedarbotos uz saules iedarbību.

4. DC kombinācijas kaste:

Mērķis: apvieno līdzstrāvas izvadi no vairākām saules paneļu virknēm un baro to ar invertoru.

Funkcijas:

Pērtes aizsardzības ierīces (SPD).

Pārmērīga aizsardzība ar drošinātājiem vai ķēdes pārtraucējiem.

Lietošanas scenāriji

Priekšmets	Komponentu nosaukums	Attēlot	Tehniskie dati	Daudzums
1	Mono saules panelis (Yingli Solar)		Nominālā jauda: 450watt, 144Cell, 9bb. Spriegums PMAX: 41,35V Pašreizējā PMAX: 10.89a Atvērtas ķēdes spriegums: 49,9v Īssavienojuma strāva: 11.47a Izmērs: 2094103835 mm Svars: 23,5 kg	112 -gabali
2	Režģis sasiets invertors (Solis)		Nominālā izejas jauda: 50kW Nominālais režģa spriegums: 220/380V vai 230V/400V trīs fāze 50Hz/60Hz	1
3	Wifi nūja		Uzraudzības sistēma	1
4	PV kabelis		Pv 1- f 4 4 mm2 Sarkanais vads ir 350 m Melnais vads ir 350 m	400m
5	MC savienotājs		Nominālais spriegums: 1000v	18 gali
