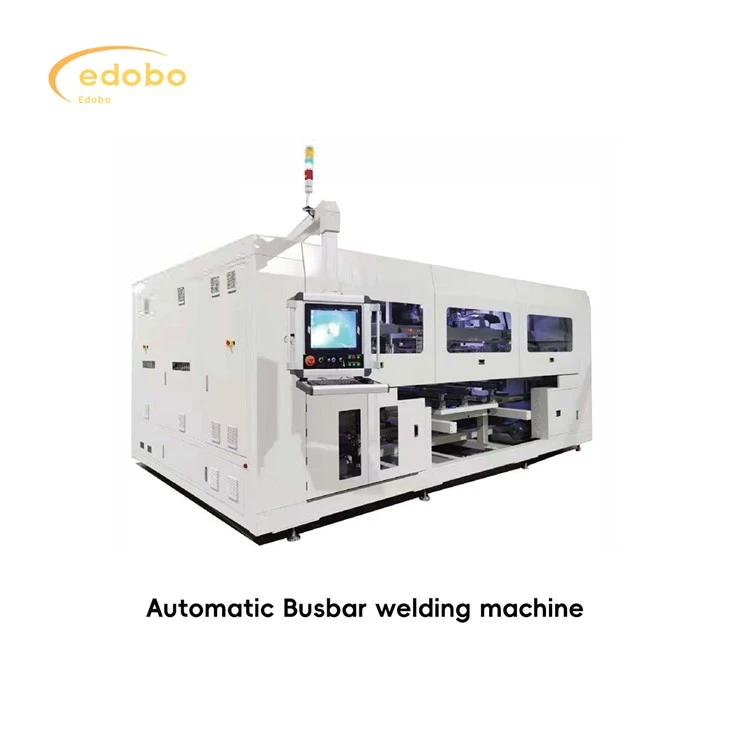

Saules elementu kopņu metināšanas iekārta

Aprīkojuma funkcija: izstiept, koriģēt, sagriezt, saliekt un precīzi novietot galvas, astes un vidējās kopnes, kā arī izmantot pacelšanas roku, lai veiktu moduļa auklas sekundāro kalibrēšanu. Vadi pie auklas galvas un astes tiek pielodēti kopā ar kopnēm vienā piegājienā un tiek pārsūtīti uz nākamo darbstaciju. Šī iekārta ir pēc izvēles ar melnās krāsas nokasīšanas funkciju, pēclodēšanas noteikšanas funkciju un kopnes caurumošanas funkciju.

Autobusu satiksme

Montāžas līnija pārnes izklāto šūnu paneli uz automātiskās kopnes iekārtas priekšējo plūsmas staciju un izdod signālu, lai šūnu panelis būtu vietā, lai pieteiktos ieejai. Automātiskā kopnes iekārta ir gatava ļaut montāžas līnijai ieplūst modulim automātiskās kopnes iekārtas lodēšanas pozīcijā un nosūtīt signālu, kas ļauj iekļūt; Motors darbojas, līdz modulis nonāk darba pozīcijā, un signāla ievades atļauja tiek atsaukta.

♦ Cikla laiks: 17 s/panelis (viena apvada lodēšana) 21 s/panelis (atvēršana, dubultā apvedceļa lodēšana)
♦ Aktivizācija: lielāka vai vienāda ar 98%;
♦ Šūnas specifikācija: 166 mm{1}}mm;
♦ Paneļa specifikācija:
156-180 Šūna:
6 stīgas x 10 pusgabali x 2;
6 stīgas x 11 pusgabali x 2;
6 stīgas x 12 pusgabali x 2;
6 dzēlieni x 13 pusgabali x 2
B.182 Šūna:
6 stīgas x 9 gabali x 2:
C.210 Šūna:
6 stīgas x 10 pusgabali x 2;
6 stīgas x 15 viena trešdaļa x 2
D.210 Šūna:
5 stīgas x 10 pusgabali x 2;
5 stīgas x 15 viena trešdaļa x 2
♦ Šūnu atstarpe: -0.5-4mm;
♦ Virknes telpa: 1-6mm; virknes vietas apietlodēšana, lielāka vai vienāda ar 10 mm
♦ Stikla specifikācija: platums (980-1500mm)* garums (1720-2600mm);
♦ Šūnu virknes korekcijas precizitāte Mazāka vai vienāda ar ± 0,25 mm;
♦ Iekārtas barošana: trīsfāzu 380V 50/60Hz:
♦ Jauda: maksimālā 35kW;vidējā 25kW;
♦ Gaiss: pozitīvais spiediens {{0}},6~0,8 MPa, negatīvs spiediens aptuveni - 70kPa;
♦ Iekārtas izmērs: garums * platums * augstums: 6580 * 5604 * 2621 mm (ieskaitot divas montāžas līnijas)
