Funkcija un ievads

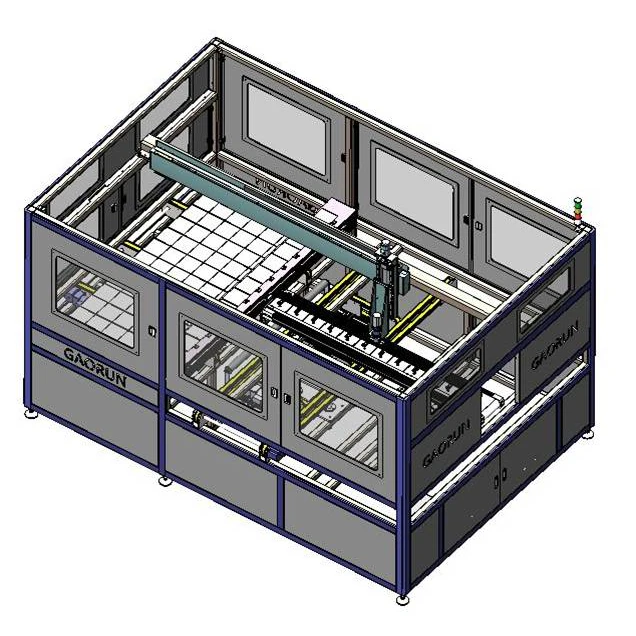

Automātiskā izkārtojuma iekārta ar garo malu uz priekšu, ir viens pret vienu, kas atbilst automātiskajai stīgu mašīnai. Šūnas virknes garā mala ir paralēla moduļa garajai malai. Mašīna ar viena komplekta izvietošanas sistēmu var tikt piemērota 96, 72 un 60 moduļu izkārtojumam, un tai ir tehnikas regulēšana.
1. Automātiskās virknes šūnas virknes šūnas saņemšana. Šūnu virknes atlasīšana regulēšanas mehānismam. Turpiniet regulēšanu virknes šūnā.
2. Stikla un EVA materiāla saņemšana no ražošanas līnijas. Turpiniet regulēšanu virknes šūnā.
3. Šūnu virknes paņemšana no regulēšanas mehānisma. Šūnas virknes pielikšana pie EVA atbilstoši pozitīvajam un negatīvajam elektrodam. Pēc visu darbību pabeigšanas nododiet moduli.
4. Stīgu šūna var sasniegt vizuālo pozicionēšanu, optisko šķiedru pozicionēšanu un mehānisko pozicionēšanu.
Galvenais parametrs
Moduļa formāts:(1400-2600)mm*(800-1100)mm
Cikla laiks: virknes laiks ar 10 vai 12 moduļiem ir mazāks par 15 s/laikā
virkne ar 6 moduli ir mazāka par 10 s
Maksimālā jauda: 2400 / stundā
Svars: 400 kg
Nominālā jauda: 4,5 kw
Spiediens: 0.6-0.8 MPa
Savienojuma formāts:Φ12
Izmērs (LXWXH): 3500mm * 2500mm * 2200mm
Priekšrocība
1. Mašīna izmanto siksnu un skrūvju stieni, kurus pārvadīšanai darbina servomotors un ko vada lineāra sliede ar tādām priekšrocībām kā precīza pozicionēšana, stabila gaita un liels ātrums.
2. Sūkšanas plāksne ir izgatavota no poliuretāna, neatstājot nekādas pēdas uz šūnu virknes pēc sūkšanas.
3. Iekārta ir aprīkota ar izslēgšanas un gaisa izslēgšanas aizsardzību.
4. Iekārta ir pilnībā automātiska, un tai nav nepieciešama cilvēka iejaukšanās.
5. Šūnu virknes atrašanās vietas noteikšanas precizitāte ir ±0,3 mm.
6. Sešas šūnu virknes ar intervālu starp 1–10 mm.
7. Šūnu virknes izmērs ir 125/156,6 ~ 12 gab.
8.Galvenā kopne ar 2 kopnēm/3 kopnēm/4 kopnēm/5 kopnēm.
|
