100MW saules paneļu ražošanas līnijas sastāvs

Nosūtīt pieprasījumu

Apraksts

Tehniskie parametri

Saules paneļu ražošanas līnijas 100MW saules paneļu ražošanas līnijas sastāvs:

100MW solar panel production line composition:

100MW saules paneļu ražošanas līnijas sastāvs:

Ražošanas līnijas specifikācija:
1. 100MW moduļu ražošanas līnija (1).
2. Sitiens: mazāks vai vienāds ar 45 sekundēm/blokā.
3. Izgatavotā paneļa tips: parasts pilnu/puselementu saules panelis.
4. Saules baterijas izmērs: 166-210mm.
5. Saules paneļa izmērs: L(1956~2300mm) x W(990~1200mm) x T(25~45mm).
6. Saules lentes tips: plakana metināšanas lente;

Ražošanas līnijas pārskats:

Pirms laminēšanas: stikla iekraušanas laukums, EVA iekraušanas laukums, salikšana, autobusu lodēšanas laukums, EVA un aizmugurējās plāksnes ielādes laukums, pirmsslāņa EL/VI pārbaudes un remonta zona, kaudze (ražošanas līnijas komponentu kešatmiņas process), konveijera sistēma
Pēc laminēšanas: apgriešanas un līmēšanas un ierāmēšanas zona, sadales kārbas metināšanas un līmēšanas zona, konservēšanas līnija, tīrīšanas un testēšanas zona, atdalīšanas zona, konveijera sistēma

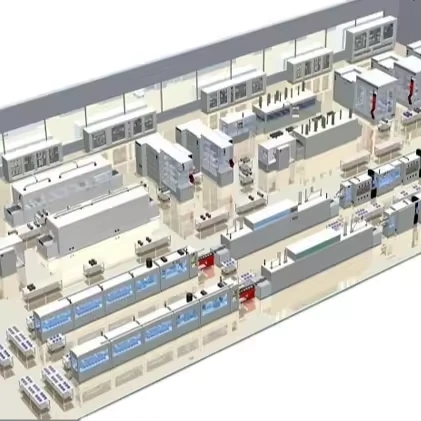

100MW solar panel production line composition:

Galveno mašīnu funkcija

Nē.	Iekārtas nosaukums	Apraksts
1	Automātiska šūnu virkne	Automātiska šūnu virtene, lai 5, 6, 9, 10, 11, 12 bb saules baterijas automātiski virknes savienojumā metinātu saules bateriju virknē atbilstoši iestatītajiem parametriem.
2	Automātiska EVA griešanas un ieklāšanas mašīna	Automātiskā EVA griešanas un ieklāšanas mašīna sastāv no stikla transmisijas konveijera, pozicionēšanas mehānisma, automātiskās griešanas un štancēšanas un automātiskās ieklāšanas mehānisms utt.
3	Laminators	Laminators tiek izmantots saules paneļu laminēšanai.
4	Ierāmēšanas mašīna	Ierāmēšanas mašīna tiek izmantota PV moduļa automātiskai kadrēšanai.
5	Saules paneļu ražošanas līnijas ratiņi	Saules paneļu ražošanas līnijas ratiņi tiek izmantoti Stikla/Moduļu/Paneļu transportēšanai dažādās ražošanas stadijās.
6	IV testeris	IV testeri galvenokārt izmanto, lai pārbaudītu un reģistrētu saules bateriju moduļa veiktspējas parametrus.
