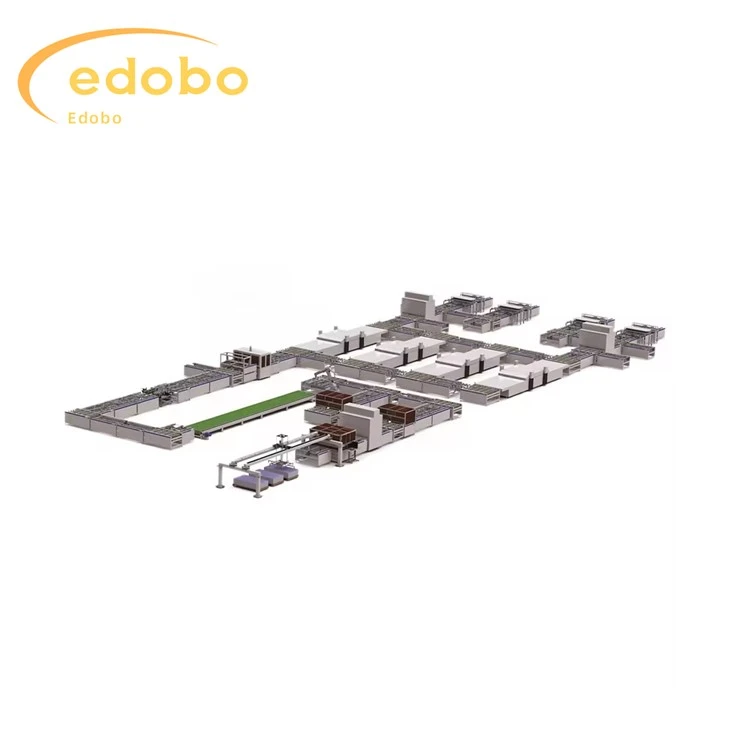

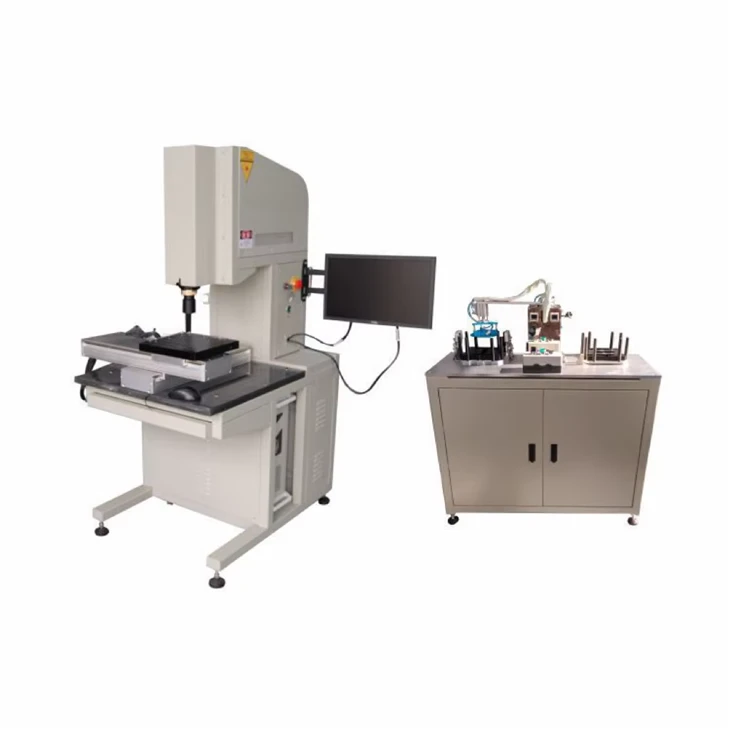

100 MW-600MW saules Pv moduļu ražošanas līnija

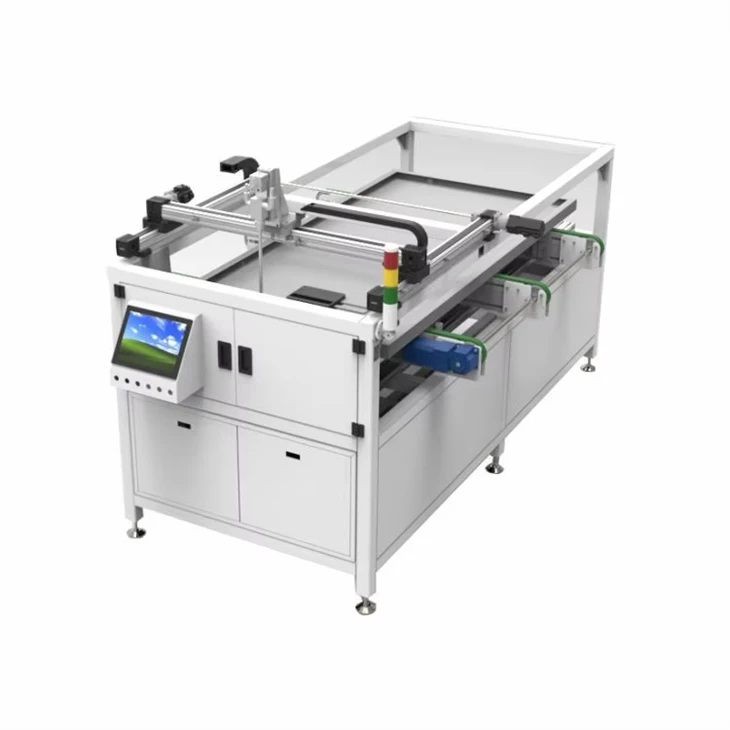

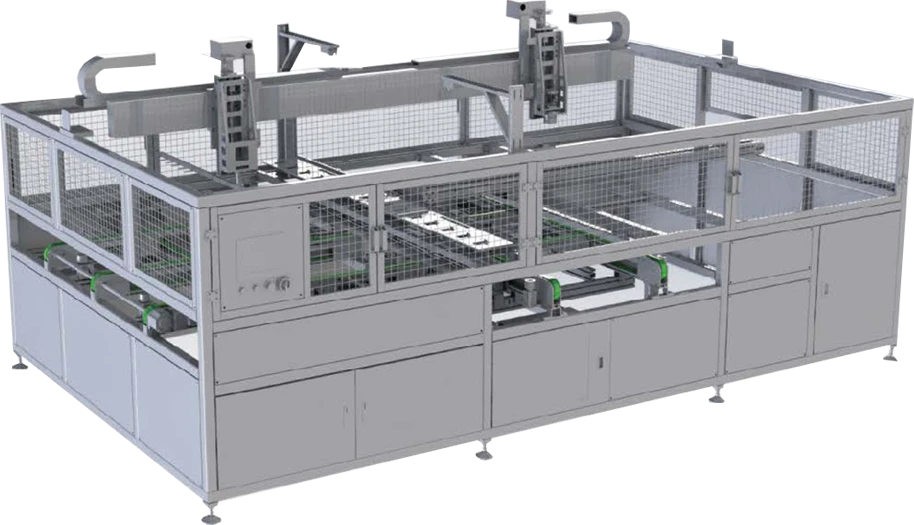

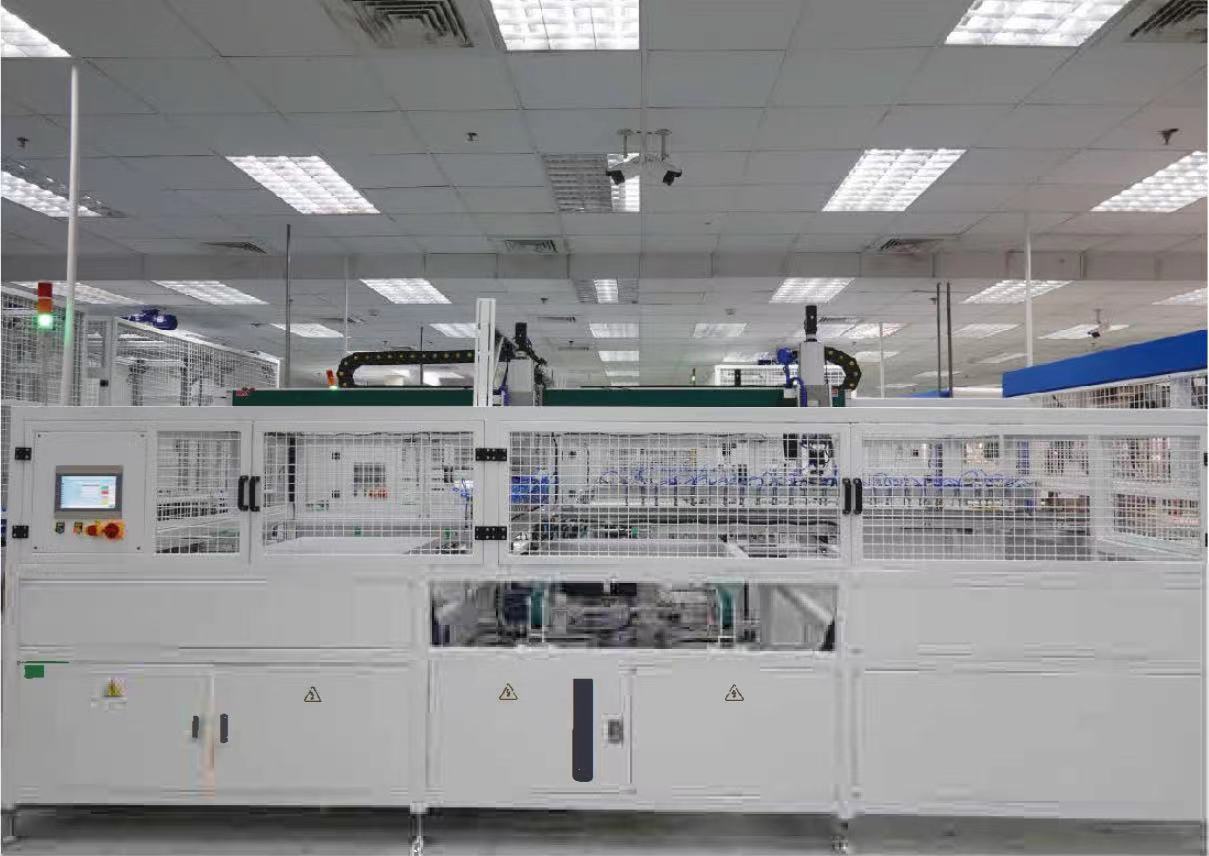

Nolikt (mehāniskais tips)

1. Barošanas metode ir īsa un gara, un aprīkojuma funkcija ir sakārtot tos atbilstošā secībā. Akumulatora virknes garā puse ir paralēla komponenta garajai pusei. Vietējo salikšanas sistēmu var izmantot, lai sakārtotu 96, 72 un 60 gabalu komponentus, un tai ir mehāniskas regulēšanas funkcija.

2. Automātiski saņemiet akumulatoru virtenes, paceliet akumulatora virknes mehāniskās pozīcijās un iepriekš iztaisnojiet stiklu.

3. Saņemiet stiklu un EVA no ražošanas līnijas. Paceliet akumulatora virkni no mehāniskās pozīcijas. Ievietojiet akumulatoru virknē uz EVA atbilstoši pozitīvajiem un negatīvajiem elektrodiem. Pēc visu darbību pabeigšanas komponents tiek izvadīts.

4. Akumulatora virkne tiek novietota, izmantojot vizuālo pozicionēšanu, optiskās šķiedras pozicionēšanu un mehānisko pozicionēšanu.

1. Mašīna izmanto sinhronu siksnu, ko darbina servomotors un vada lineāra virzošā sliede, kuras priekšrocības ir precīza pozicionēšana, stabila darbība un ātrs ātrums.
2. Piesūceknis ir izgatavots no poliuretāna un pēc sūkšanas neatstās nekādas pēdas uz akumulatora virknes.
3. Mašīna ir aprīkota ar strāvas un gāzes aizsardzību.
4. Iekārta ir pilnībā automātiska, un tai nav nepieciešama manuāla iejaukšanās.
5. Akumulatora virknes pozicionēšanas precizitāte ir ± 0,3 milimetri
6. Seši strāvas vadi, kas atrodas 1-10 milimetru attālumā viens no otra
7. Saderīgs ar vairākām akumulatoru virknēm, izmērs 156/182/210, 6-12 gab.
8. Galvenais saules bateriju pirksts ir savietojams ar 2/3/4/5 pirkstiem

(1) Ražošanas līnijas jauda: 100MW-600MW/gadā.
(2) Iekārtas jaudas nepieciešamība ir 380 V (trīsfāzu piecu vadu sistēma), un jaudas pieprasījumu var atrast katras vienības aprīkojuma parametros. Elektrolīnijas konfigurāciju mūsu uzņēmums nodrošinās atsevišķi.
(3) Iekārtai nepieciešamais saspiestais gaiss ir 0.6-0.8 MPa, sauss, tīrs un atbilst automatizēto ražošanas līniju prasībām; Putekļu daļiņas Mazāks vai vienāds ar 1 um, ūdens spiediena rasas punkts, mazāks par vai vienāds ar -40 grādu, eļļa (ieskaitot tvaiku) Mazāks vai vienāds ar 0.1mg/;
(4) Gaisa tīrība rūpnīcā nedrīkst būt zemāka par 300 000 līmeni (ISO 8. klase);
(5) Pārraides iekārtu pārnešanas ātrums: pārraides cikla laiks ir mazāks par 22 sekundēm, kas atbilst prasībai par 500MW/gadā ražošanas jaudu. Visa līnija izmanto mainīgas frekvences ātruma regulēšanu ar galveno ātruma regulēšanas frekvenci, kas iestatīta uz 30 HZ, un ātruma regulēšanas diapazonu 0-50HZ (konkrēto ātrumu var atrast katras vienības aprīkojuma parametros);
(6) Pārvades līnijas ārējie izmēri: šī iekārta ir nestandarta ierīce, un galīgo izkārtojuma shēmu nodrošinās Edobo Solar;
(7) Montāžas līnijas augstums un regulēšanas diapazons: starp atsevišķu aprīkojumu un transmisijas bloku ir noteikta augstuma atšķirība. Detalizētus ārējos izmērus skatīt atsevišķo iekārtu tehniskajos parametros; Transmisijas bloka augstums parasti ir 950 mm ± 30 mm;
(8) Pārvades līnijas un aprīkojuma darbības diapazonu var regulēt starp komponentiem, kuru garums (1650 mm{2}}mm) * platums (950 mm-1500mm), ļaujot transportēt komponentus dažādās laminēšanas metodēs.
(9) Pārvades līnija ir gluda, un nobīdes izmērs ir mazāks par 10 mm;
(10) Kad iekārta darbojas normāli, iekārtu un pārvades līniju izraisītais komponentu atteices līmenis ir mazāks par 1/1000;
(11) Trokšņa līmenis iekārtas darbības laikā Mazāks vai vienāds ar 72 dbA (izņemot kompresijas sūkņus)

1. Šūna pieņem CCD vizuālo pozicionēšanu, kuras priekšrocības ir augsta precizitāte un stabilitāte;
2. Iekārta var automātiski saņemt, automātiski izkārtot un automātiski eksportēt komponentus, un izkārtojums ir precīza pozicionēšana;
3. Piesūceknis ir izgatavots no importēta silikona materiāla, kas neatstās pēdas uz akumulatora virsmas;
4. Pieņemiet trīs asu mehāniskās kustības režīmu (griežas par 180 grādiem);
5. Sānu kustība pieņem lineāro motora moduli, kura priekšrocības ir ātras kustības ātrums, augsta atkārtotas pozicionēšanas precizitāte un stabila veiktspēja, saglabājot kopējo sitienu laiku;
6. Garās un īsās malas maiņas regulēšana pieņem ātru bloķēšanas mehānismu, regulēšana ātri, vienkārši, ērti un uzticami;
